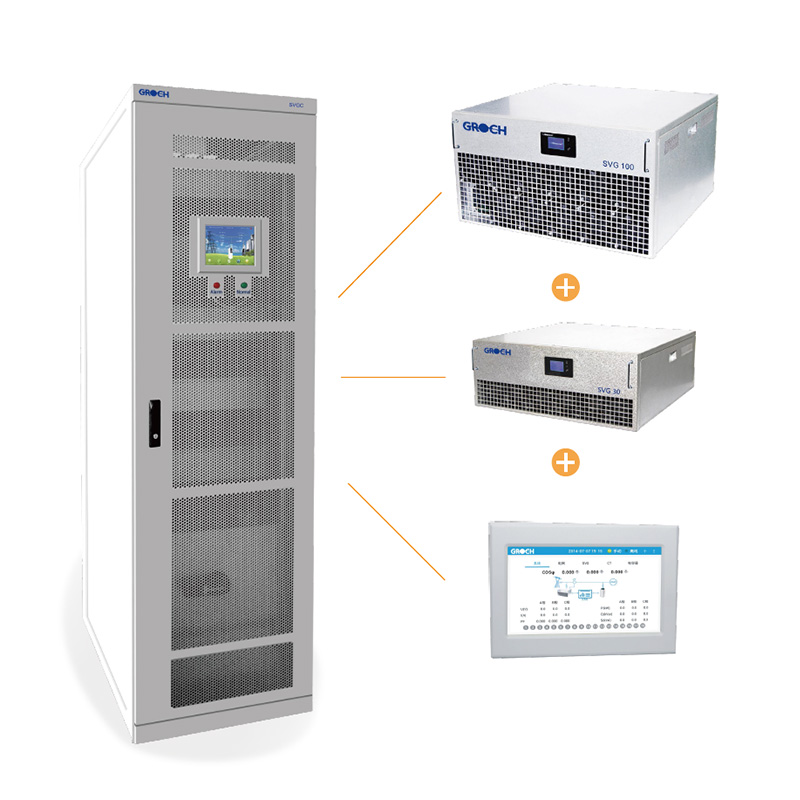

产品介绍
SVGC系统结构/ ICMS主要功能

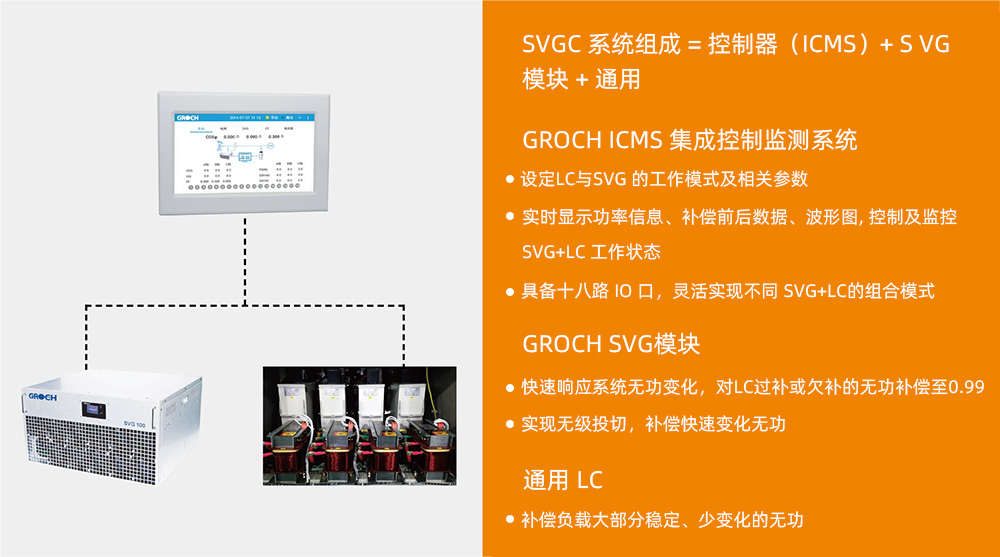

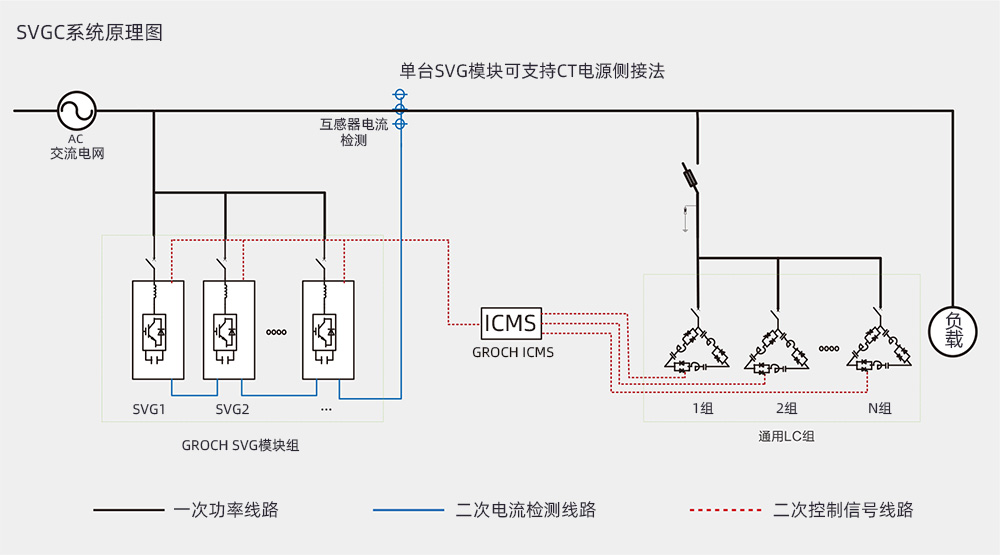

SVGC结构示意图

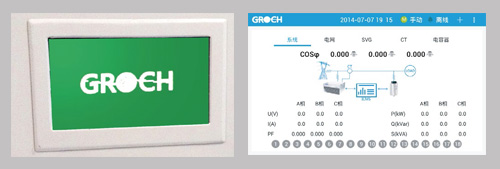

7 英寸触摸彩屏，实时显示功率信息，补偿前后的数据及波形图实时显示数据：GROCH ICMS 可实时控制及监测SVG及 LC 的工作状态，同时在显示屏上可显示电网电压、电网电流、频率、COSφ、PF、THDU、THDI、有功功率、无功功率、视在功率、SVG 工作状态、电容器工作状态等重要参数。

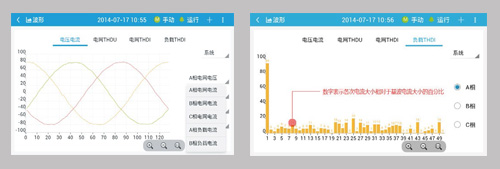

图像查看功能ICMS 具有实时图像显示功能，包括波形图和频谱图两种形式。在图形状态下，操作人员可以根据需要随时放大或缩小图形的大小，以满足不同的查看需求。
波形数据：电网电压波形、电网电流波形、负载电流波形、补偿电流波形、电网电压频谱、电网电流频谱、负载电流频谱。

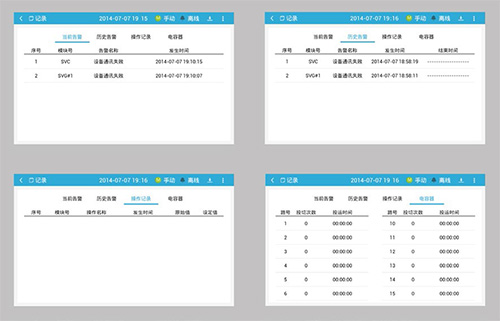

数据记录功能GROCH ICMS可对各组电容器运行时间、各组电容器投切次数、设备运行时长、历史操作、历史告警、SVG及LC投切次数和投运时间进行记录

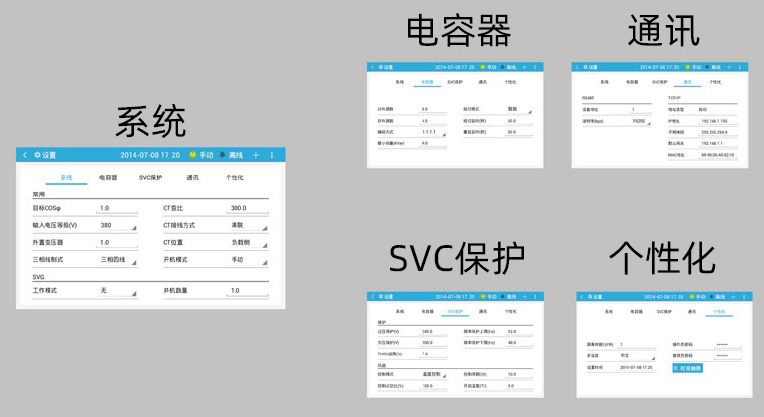

补偿模式设定功能GROCH ICMS 可对三相共补、三相分补、混合补偿进行自由设定 ;
GROCH ICMS 可选择晶闸管投切或接触器投切；可设定电容器组多种投切模式 如：堆栈、正常、循环、智能等模式；
GROCH ICMS 具有过欠压、过欠频、缺相、过载、过温、谐波电压超标等保护功能。

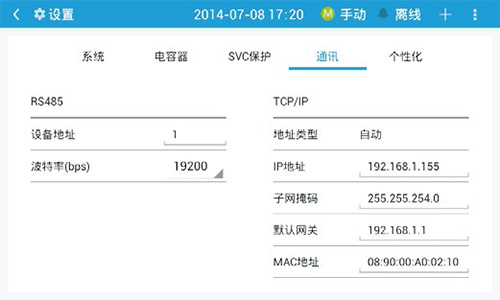

远程通讯功能GROCH ICMS 提供 485 接口、网口（选配），以满足不同现场对 ICMS 控制及监控的需求。

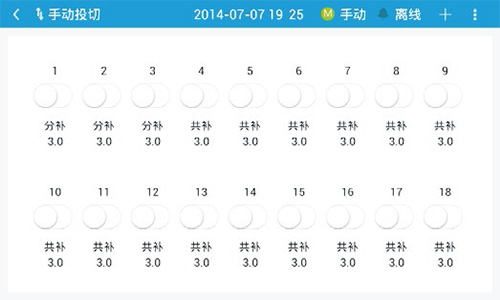

具备十八路IO口，灵活实现不同SVG+LC的组合模式在手动投切模式下，点击个电容器下面的白色按钮，即可开通或关断相应的电容器。
SVGC产品特点

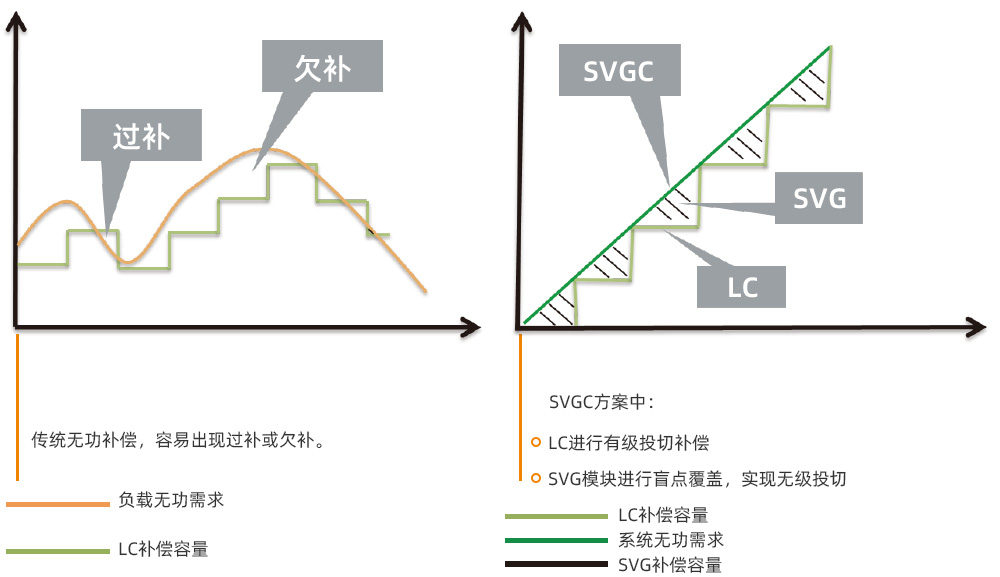

补偿特性好
响应时间快
SVGC 方案中：

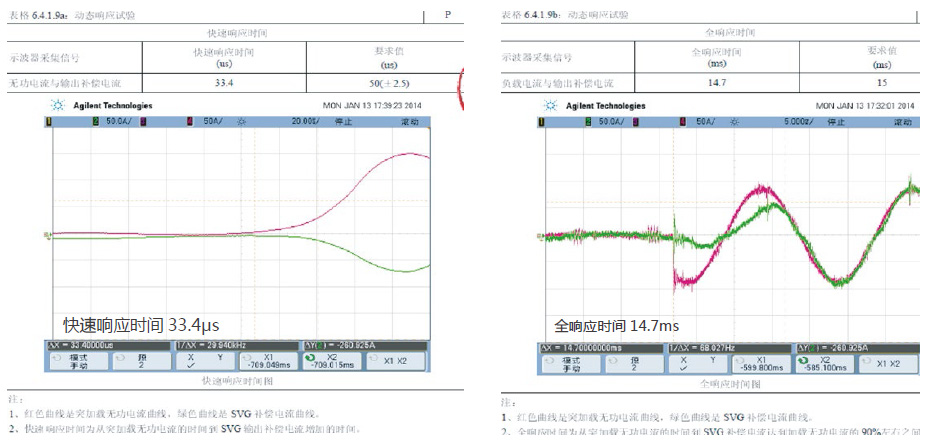

● 快速响应由 SVG 模块来实现。SVG 快速响应时间 <50us，全响应时间 <15ms；
● SVGC 中的 SVG 体现出电力电子开关的优势，传统的 SVC 中，晶闸管仅为快速开关作用，无法体现出“高频快速投切”价值。（通常投切一次 100ms 以上，而 SVG 中的 IGB T 1 秒钟开关次数可超 15 000 次）
应用灵活
通过对 SVGC 方案中的任一功率元器件（SVG 模块或 LC）进行组合，可实现：
● SVGC 方案的性能调节：SVGC 补偿范围从 -1~1
● SVGC 方案的价格调节
● SVGC 方案的应用行业覆盖
以 300kvar 补偿容量为例：
| SVGC 方案一 | SVGC 方案二 | SVGC 方案三 | |
|---|---|---|---|
| LC | 50×5 | 50×4 | 30x9 |
| SVG | 50 | 100 | 30 |
| 补偿容 | -50～30 | -100～30 | -30～300 |
备注：补偿范围表格中，负为感性，正为容性

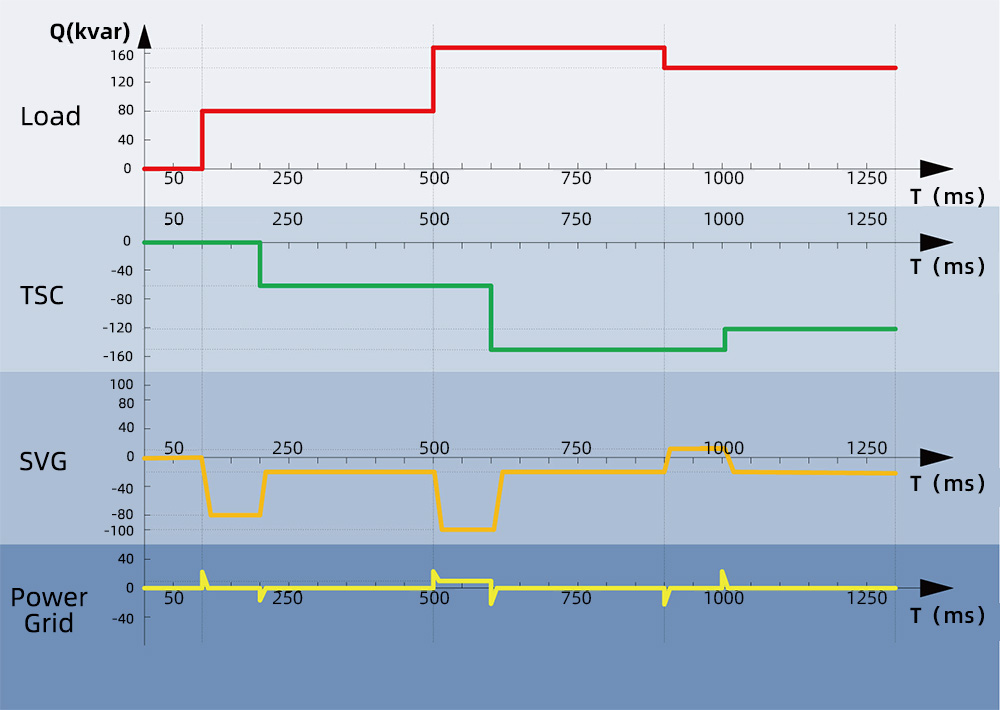

SVGC工作时序图
LC 与 SVG 配合使用时的补偿效果时序图 (LC-补偿容量30kvar一组，SVG-100kvar）
● 100 ～ 200ms：
负载的无功突增，LC 来不及动作，SVG 会实时响应补偿系统无功；
● 200 ～ 500ms：
LC 响应投入补偿，此时 SVG 会实时减少补偿容量；
● 900 ～ 1000ms：
负载的无功突减时，LC 来不及切除投入的电容器，SVG 会实时发出一个反向补偿的无功，将 LC 过补的容量补偿掉；
● 1000ms ～：
LC 将多余的补偿容量切除，此时 SVG 又会实时跟踪系统无功变化，将系统中剩余的无功消除。
