节能型有源滤波器
产品介绍

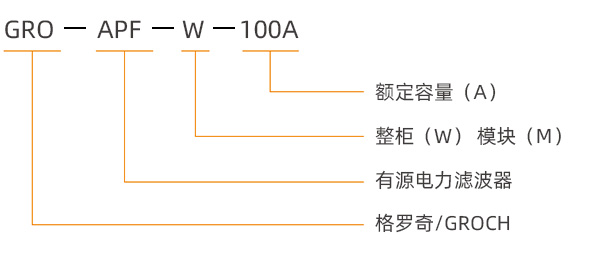

型号说明
产品特征
实现完美电能质量系统
谐波补偿：
APF可同时滤除2~50次谐波，或根据需要有选择的设置谐波电流的补偿次数及各次谐波的补偿率。
无功补偿：
容性感性（-1~ 1）无级补偿，PF 1.00完美无功补偿效果。
三相不平衡补偿：
三相有功不平衡补偿、三相无功不平衡补偿、分相补偿。
APF可同时滤除2~50次谐波，或根据需要有选择的设置谐波电流的补偿次数及各次谐波的补偿率。
无功补偿：
容性感性（-1~ 1）无级补偿，PF 1.00完美无功补偿效果。
三相不平衡补偿：
三相有功不平衡补偿、三相无功不平衡补偿、分相补偿。
全面保护功能提升用户应用稳定性
学习功能：
除了傅里叶算法外，格罗奇独创了智能傅里叶算法，能够自动学习电网环境及系统阻抗，有效避免系统震荡，使系统达到最稳定的补偿状态。
谐振监测：
负载变化过程中，若出现谐振，APF自判断并退出系统，同时报警，避免故障。
温度监测：
实时监测ABC三相发热器件（IGBT和电感）温度，当温度过高时会发出过温警报，自动关闭停止补偿。
各种保护：
APF具备各种保护功能：过电压、欠电压、过电流、短路保护等。
除了傅里叶算法外，格罗奇独创了智能傅里叶算法，能够自动学习电网环境及系统阻抗，有效避免系统震荡，使系统达到最稳定的补偿状态。
谐振监测：
负载变化过程中，若出现谐振，APF自判断并退出系统，同时报警，避免故障。
温度监测：
实时监测ABC三相发热器件（IGBT和电感）温度，当温度过高时会发出过温警报，自动关闭停止补偿。
各种保护：
APF具备各种保护功能：过电压、欠电压、过电流、短路保护等。
便于融入系统的设计
独立风道：
格罗奇独特的多层空间散热设计，可有效隔绝环境粉尘粘附，提高产品散热效率，设计过程中无需额外考虑环境因素，能够适应不同的环境系统。
模块化设计：

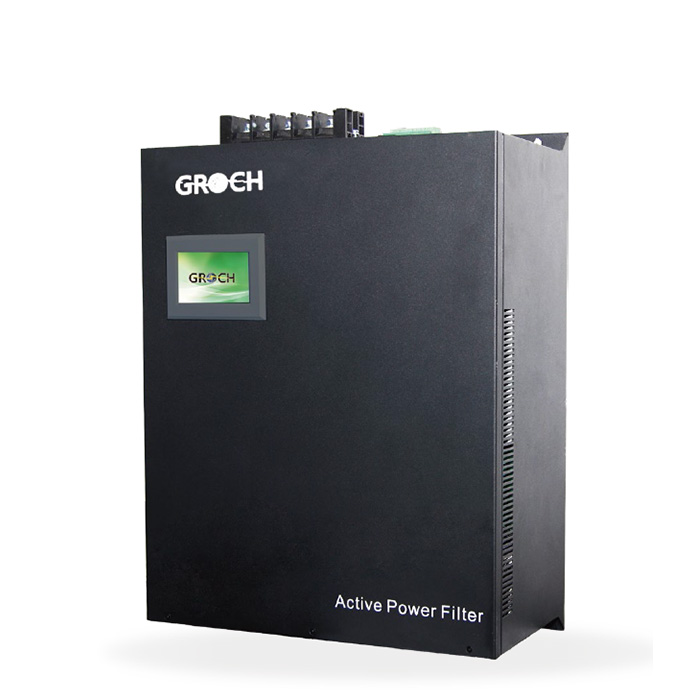

格罗奇APF采用模块化设计，体积小重量轻，安装时无需吊机、叉车等大型设备，省时、省力。壁挂式设计，安装灵活，特别适用于空间小的场所。
灵活稳定：
25-100A五种容量模块，任意容量组合并机，单柜容量可达600A，满足不同容量需求。任意模块都能实现所有功能，任意模块出现问题，其余模块都能够正常运行，以保障系统安全运行的连续性。
格罗奇独特的多层空间散热设计，可有效隔绝环境粉尘粘附，提高产品散热效率，设计过程中无需额外考虑环境因素，能够适应不同的环境系统。
模块化设计：
格罗奇APF采用模块化设计，体积小重量轻，安装时无需吊机、叉车等大型设备，省时、省力。壁挂式设计，安装灵活，特别适用于空间小的场所。
灵活稳定：
25-100A五种容量模块，任意容量组合并机，单柜容量可达600A，满足不同容量需求。任意模块都能实现所有功能，任意模块出现问题，其余模块都能够正常运行，以保障系统安全运行的连续性。
良好的人机交互体验
监控手段：
格罗奇APF针对不同的机型配备多种监控方式， 包括3.8英寸LCD显示屏、4.3英寸触摸彩屏、8英寸全彩液晶触摸屏及后台监控软件，以适应用户不同的需求。
监控数据：
通过APF的监控系统，用户可清晰了解如补偿前后系统波形图、频谱图、电流有效值大小、THDi、THDu、功率因数、有功功率、无功功率、视在功率等系统的电能质量改善情况。
格罗奇APF针对不同的机型配备多种监控方式， 包括3.8英寸LCD显示屏、4.3英寸触摸彩屏、8英寸全彩液晶触摸屏及后台监控软件，以适应用户不同的需求。
监控数据：
通过APF的监控系统，用户可清晰了解如补偿前后系统波形图、频谱图、电流有效值大小、THDi、THDu、功率因数、有功功率、无功功率、视在功率等系统的电能质量改善情况。
谐波的危害
对电网的危害
1.引发控制设备、继电保护装置拒动作或误动作，烧毁设备或误跳闸。
2.降低功率因数，浪费电能。
3.降低断路器开断能力，加大了断路器容量的配置。
4.增加电缆线路损耗，降低传输能力，加速电缆绝缘老化和缩短电缆使用寿命。
2.降低功率因数，浪费电能。
3.降低断路器开断能力，加大了断路器容量的配置。
4.增加电缆线路损耗，降低传输能力，加速电缆绝缘老化和缩短电缆使用寿命。
对设备的危害
1.引起局部并联谐振和串联谐振，严重降低供电安全，导致电容柜经常跳闸甚至损坏。
2.烧毁电容柜电容及保护元器件、母排。
3.增加变压器铜损，铁损与杂散损耗，导致变压器发热以及有效容量下降。
4.降低负载的容量。
5.缩短电气设备和精密仪器的使用寿命，甚至损坏设备。
2.烧毁电容柜电容及保护元器件、母排。
3.增加变压器铜损，铁损与杂散损耗，导致变压器发热以及有效容量下降。
4.降低负载的容量。
5.缩短电气设备和精密仪器的使用寿命，甚至损坏设备。
| 项目 | 200V-400V | 480V | 690V | 480V-690V ( 北美机型 ) |
|---|---|---|---|---|
| GRO-APF 5/10/15/025/35/050/060/075/100/150 | GRO-APF 075/150/225/300 | GRO-APF 075/150/225/300 | GRO-APF 090 | |
| 系统参数 | ||||
| 额定输入线电压 | 200V(-20%~ +20%); 380V(-40% ~ +20% ); 220V ( -40% ~ +20% ){单相APF} | 480V ( -20% ~ +20% ) | 690V ( -20% ~ +20% ) | 480V(-20% ~ +15%); 600V(-30% ~ +15% ); 690V (-30% ~ +15% ) |
| 电网频率 | 50/60Hz ( 范围 : 45Hz ~ 62Hz ) | 50/60Hz ( 范围 : 45Hz ~ 62.5Hz ) | 50/60Hz(范围:45Hz ~ 62Hz ) | |
| 可并联台数 | 不限 | |||
| 整机效率 | ≥97% | |||
| 电网结构 | 三相三线 ，三相四线 | 三相三线 | 三相三线， 三相四线 | |
| 电流互感器 | 150/5 ~ 10,000/5 | |||
| 电路拓扑 | 三电平 | |||
| 性能指标 | ||||
| 额定容量 | 5A/10A/15A/025A/35A/050A/060A/075A/100A/150A | 075A/150A/225A/300A | 90A | |
| 谐波补偿 | 支持 | |||
| 无功补偿 | 支持 | |||
| 不平衡补偿 | 支持 | |||
| 滤波范围 | 2 ~ 50次 | |||
| 滤波次数选择 | 2 ~ 50 次任意次数可选 | |||
| 滤波程度 | 2 ~ 50 次任意次数可调 | |||
| 谐波滤除率 | > 95% ( 第三方检测数据) | |||
| 快速响应时间 | < 50μs | < 100μs | < 50μs | |
| 全响应时间 | < 5ms | < 20ms | < 5ms | |
| 目标功率因数 | 从-1 ~ 1 可调 | |||
| 控制算法 | FFT 算法、智能FFT 算法、瞬时无功算法 | |||
| 开关频率 | 20kHz | |||
| 智能风冷 | 75L/Sec、151L/Sec、300L/Sec、405L/Sec | 380/760/1140/1520 ( L/Sec) | 359L/Sec | |
| 噪声指标 | < 56dB | < 65dB | ||
| 通讯监控能力 | ||||
| 通讯接口 | RS485 , 网口 ( 选配 ) | |||
| 通讯协议 | Modbus协议、TCP/IP | |||
| 模块显示界面 | LCD 多功能触摸彩屏; LED 指示灯 | 7寸触摸液晶屏 | 7 寸液晶显屏 ( 机架 ) ;4.3 寸液晶屏 ( 壁挂 ) | |
| PC 端软件 | 选配 | |||
| 保护功能 | 过压保护、欠压保护、短路保护、逆变桥反向保护、过补偿保护 | |||
| CT 监测告警 | 有 | |||
| 故障报警 | 有， 最多报警记录500条 | |||
| 监控 | 支持独立监控/支持集中监控 | |||
| 机械特性 | ||||

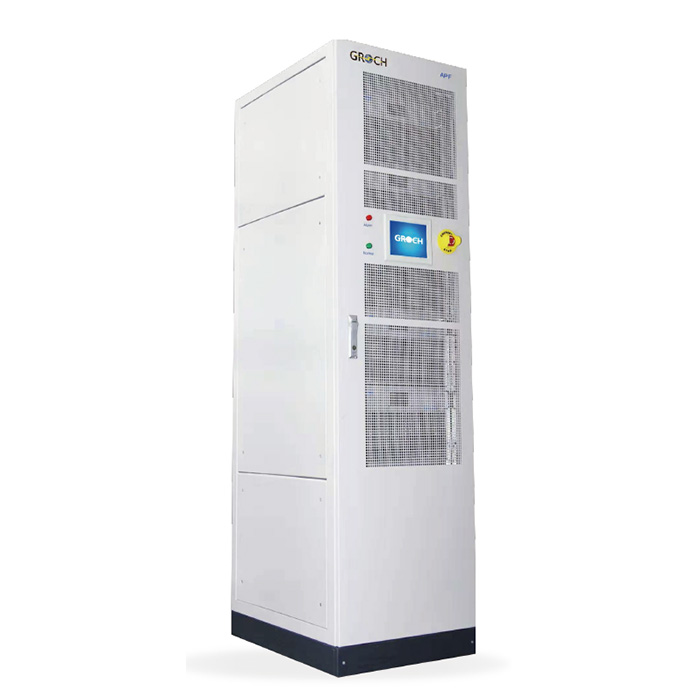

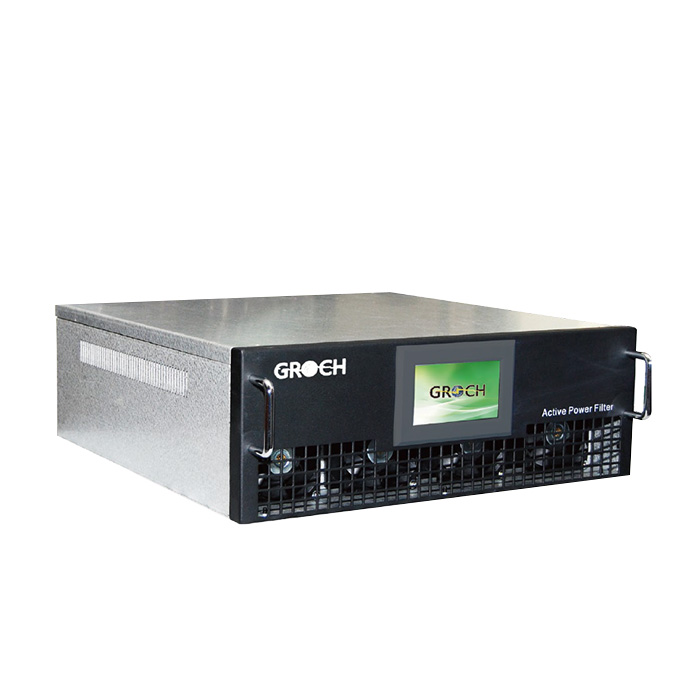

| 安装方式 | 壁挂式/机架式 | 整柜式 | 机架式/壁挂式 | |
| 尺寸(宽*深*高；mm³) | 440*470*150、440*590*190、440*600*230、500*510*270 | 800*600*2200 | 500*590*250 | |
| 净重 | 18kg、35kg、36kg、48kg | 290-560kg | 62kg | |
| 颜色 | 黑色细砂纹 | 浅灰色(国标7035 )\或客户订制 | 黑色 | |
| 环境要求 | ||||
| 海拔高度 | ≤1500m ,1500 ~ 4000m 之间, 根据国标GB/T3859.2 ,每增加100m,功率降低1% | |||
| 运行温度 | -10℃~ +40℃ | —20°C~40°C(超过40°C设备可能自动降额运行) | ||
| 相对湿度 | 5%~ 95% , 无凝露 | |||
| 防护等级 | IP20 , 其余IP 等级可定制 | |||
| 相关标准 | ||||
| 遵循标准 | IEEE519、IEC 61000-3-6 , ER G5/4 | |||
